صنعت ساختمانسازی مدرن در طول دو دهه گذشته با یک جهش بزرگ از روشهای سنتی بنایی (مانند استفاده از آجر، بلوک سیمانی، گچ و خاک و ملاطهای سنگین) به سمت روشهای نوین و سبک ساختوساز خشک (Drywall) حرکت کرده است. در این میان، سیستمهای درایوول و کناف به دلیل وزن سبک، سرعت اجرای خیرهکننده، مقاومت بالا در برابر زلزله و قابلیت انعطافپذیری فوقالعاده در معماری داخلی، به انتخاب اول مهندسان و معماران تبدیل شدهاند.
اما آنچه مقاومت، تعادل و زیبایی نهایی یک دیوار یا سقف کناف را تضمین میکند، پوششهای گچی سطحی به تنهایی نیستند؛ بلکه اسکلتبندی و زیرسازی فلزی پنهان در پشت این صفحات است. در قلب این زیرسازی فلزی، قطعهای استراتژیک و کلیدی به نام سازه رانر (Runner) یا همان پروفیل U شکل قرار دارد.
ما در مجموعه انبوه سازان شهرجردی به عنوان مجری تخصصی سیستمهای ساختوساز خشک، در این مقاله قصد داریم سیر تا پیاز سازه رانر، مشخصات فنی، ابعاد استاندارد، تفاوتهای ساختاری آن با سازه استاد (Stud)، نقش آن در ایمنی لرزهای ساختمان و نکات طلایی اجرای آن را بهطور کاملاً تحلیلی بررسی کنیم.
سازه رانر چیست و چگونه تولید میشود؟
سازه رانر (Runner) که در ادبیات مهندسی عمران و ساختوساز خشک با نامهای پروفیل U، سازه U شکل یا هدایتکننده افقی نیز شناخته میشود، یکی از دو عضو اصلی زیرسازی دیوارهای جداکننده، دیوارهای پوششی و برخی سقفهای کاذب کناف است.
نقش اصلی رانر در سیستم درایوول، ایجاد یک ریل و قاب نگهدارنده افقی در بالادست (سقف) و پاییندست (کف) است. این سازه به عنوان فونداسیون زیرسازی عمل کرده و مسیر دقیق حرکت و قرارگیری سازههای عمودی (استاد) را تعیین میکند.
فرآیند تولید و ساختار متریال
سازههای رانر از ورقهای فولادی گالوانیزه سبک و فرآوریشده تولید میشوند. روش تولید این پروفیلها، فرآیند نورد سرد (Cold Forming / Cold Rolled Steel) است. در این روش، نوار فولادی گالوانیزه از میان غلتکهای صنعتی پیشرفته عبور کرده و بدون نیاز به حرارت، تغییر شکل داده و به فرم مقطع U انگلیسی درمیآید.
استفاده از پوشش روی (Zinc) در فرآیند گالوانیزاسیون باعث میشود که این پروفیلها در برابر اکسیداسیون، زنگزدگی و رطوبت محیطی کاملاً مقاوم باشند. این ویژگی طول عمر مفید سازه را در شرایط آبوهوایی مختلف و حتی در فضاهای مرطوب تضمین میکند.

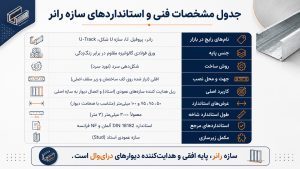

جدول مشخصات فنی و استانداردهای سازه رانر
برای درک سریع مشخصات فنی و مهندسی این سازه، جدول زیر خلاصه اطلاعات کلیدی آن را ارائه میدهد:
نقش سازه رانر در سیستم کناف و دیوار خشک
سیستمهای دیوار خشک کناف بر پایه تعامل کامل دو پروفیل مکمل یعنی رانر (Runner) و استاد (Stud) طراحی شدهاند. اگر زیرسازی یک دیوار درایوول را به قاب یک پنجره تشبیه کنیم، سازه رانر چهارچوب افقی بالا و پایین پنجره است و سازه استاد، ستونهای عمودی داخل این چهارچوب را تشکیل میدهد.
-
هدایت و تثبیت: رانرها به سقف و کف متصل میشوند تا خط مستقیم و دقیق اجرای دیوار را مشخص کنند.
-
انتقال نیرو: بار ناشی از وزش باد (در دیوارهای خارجی)، لرزشهای خفیف و نیروهای جانبی وارد بر صفحات گچی از طریق استاد به رانر و در نهایت به اسکلت اصلی ساختمان (سقف و کف خرسندی) منتقل میشود.
-
ایجاد فضای عبور تأسیسات: قرارگیری منظم رانر و استادها، یک فضای خالی درون دیوار ایجاد میکند که بهترین مسیر برای عبور لولههای آب، سیمکشی برق، کابلهای شبکه و قرارگیری عایقهای صوتی (پشم سنگ) است.
💡 نکته تخصصی برای انتخاب روکش نهایی: > زیرسازی فلزی دقیق با رانر و استاد، تنها ۵۰ درصد مسیر اجرای یک دیوار استاندارد است. ۵۰ درصد مابقی به کیفیت پوشش گچی روی سازه بستگی دارد. اگر میخواهید با انواع پانلهای استاندارد، ضد رطوبت، ضد حریق و مشخصات ابعادی آنها آشنا شوید، پیشنهاد میکنیم حتماً از بخش صفحات روکش دار گچی دیدن فرمایید تا بر اساس کاربری فضای خود بهترین پوشش را انتخاب کنید.
تفاوت سازه رانر و استاد چیست؟ (کدام را کجا استفاده کنیم؟)
یکی از رایجترین سوالاتی که برای خریداران و کارفرمایان مطرح میشود، تفاوت میان سازه رانر و استاد است. اگرچه هر دو از ورق گالوانیزه ساخته میشوند، اما از نظر شکل مقطع، جهت نصب و وظیفه سازهای کاملاً متفاوت هستند:
۱. شکل مقطع (U shape در برابر C shape)
-
رانر (U): مقطع آن دقیقاً به شکل U انگلیسی است. بالهای رانر کاملاً صاف هستند تا سازه استاد بتواند به راحتی داخل آن بلغزد و قرار گیرد.
-
استاد (C): مقطع آن به شکل C انگلیسی است. لبههای بالایی استاد دارای یک خمیدگی یا برگشت کوچک به سمت داخل هستند که باعث افزایش مقاومت خمشی و استحکام ستون عمودی میشود.
۲. جهت نصب و نحوه اتصال
-
رانر: به صورت افقی روی کف زمین و زیر سقف اصلی پیچ یا رولپلاک میشود.
-
استاد: به صورت عمودی با فواصل مشخص (معمولاً ۴۰ یا ۶۰ سانتیمتر) درون رانرهای بالا و پایین جا زده میشود.
۳. ابعاد مچشده (Matching Sizes)
عرض رانر همیشه اندکی از عرض استاد بزرگتر است تا استاد به راحتی درون فرورفتگی U شکل رانر جای گیرد. به عنوان مثال، برای یک استاد با عرض ۶۹ میلیمتر، از رانر با عرض ۷۰ میلیمتر استفاده میشود.

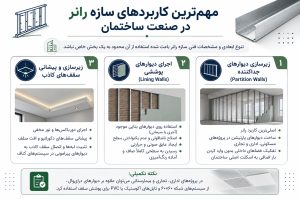

مهمترین کاربردهای سازه رانر در صنعت ساختمان
تنوع ابعادی و مشخصات فنی سازه رانر باعث شده که استفاده از آن محدود به یک بخش خاص نباشد. پرکاربردترین موارد استفاده از این پروفیل عبارتند از:
۱. زیرسازی دیوارهای جداکننده (Partition Walls)
اصلیترین کاربرد رانر، ساخت دیوارهای پارتیشن در پروژههای مسکونی، اداری و تجاری است. این دیوارها برای تفکیک فضاهای داخلی بدون وارد کردن بار اضافی به اسکلت اصلی ساختمان استفاده میشوند.
۲. اجرای دیوارهای پوششی (Lining Walls)
در مواردی که دیوار بنایی موجود (آجری یا سیمانی) دارای ناشاقولی، عدم یکنواختی یا نیاز به عایقکاری صوتی و حرارتی باشد، از دیوارهای پوششی با زیرسازی رانر و استاد استفاده میشود تا سطحی کاملاً صاف و آماده رنگآمیزی ایجاد گردد.
۳. زیرسازی و پیشانی سقفهای کاذب
علاوه بر دیوارها، در اجرای دورباکسها، نور مخفیها، پیشانی سقفهای دکوراتیو و افت سقف در سیستمهای کناف، از سازه رانر برای تثبیت لبهها و اتصال سقف کاذب به دیوارهای پیرامونی استفاده میشود.
🏢 اجرای سقفهای کاذب اداری و تجاری: > اگر علاوه بر دیوارهای درایوول، قصد پوشش سقف پروژههای اداری، تجاری یا بیمارستانی خود را با سیستمهای شبکه ۶۰×۶۰ و تایلهای آکوستیک یا پیویسی دارید، توصیه میکنیم تنوع محصولات موجود در صفحه تایل سقفی را بررسی کنید.
مزایای کلیدی استفاده از سازه رانر در زیرسازی کناف
چرا مهندسان عمران و طراحان داخلی تا این حد بر استفاده از سیستمهای گالوانیزه رانر و استاد تاکید دارند؟ پاسخ در مزایای منحصربهفرد این متریال نهفته است:
-
کاهش چشمگیر بار مرده ساختمان: وزن دیوارهای درایوول ساختهشده با رانر و استاد تا ۸۰٪ کمتر از دیوارهای سنتی آجری است که این امر ضریب ایمنی ساختمان را در برابر زلیک تکانهای شدید زلزله به شدت افزایش میدهد.
-
سرعت اجرای بسیار بالا: نصب رانرها با استفاده از تفنگهای میخکوب و پیچهای سرمتهدار با سرعتی چند برابر بنایی سنتی انجام میشود و نیازی به زمان خشک شدن ملاط ندارد.
-
مقاومت عالی در برابر خوردگی و زنگزدگی: به لطف پوشش گالوانیزه استاندارد، این سازهها در برابر رطوبت و عوامل شیمیایی دچار زنگزدگی و تضعیف ساختار نمیشوند.
-
عملکرد لرزهای و انعطافپذیری: در طراحی لرزهای مدرن، اتصال استاد به رانر به گونهای انجام میشود که در زمان زلزله، دیوار امکان جابهجاییهای اندک طولی را داشته باشد بدون اینکه دچار ترکخوردگی یا ریزش شود.
-
ارگونومی و حملونقل آسان: این شاخههای ۳ متری وزن ناچیزی دارند و حمل آنها به طبقات بالای برجها بسیار سریع و کمهزینه است.
استانداردهای تولید و اهمیت کیفیت ورق گالوانیزه
کیفیت یک سازه رانر مستقیماً به دو فاکتور وابسته است: ضخامت ورق و میزان پوشش گالوانیزه (دانسیته روی).
-
استاندارد DIN 18182: این استاندارد اروپایی، ابعاد، تلرانسها، شکل هندسی و ضخامت ورقهای فولادی گالوانیزه را برای سیستمهای درایوول تعیین میکند.
-
ضخامت ورق: سازههای رانر استاندارد معمولاً با ضخامت ورق ۰.۶ میلیمتر تولید میشوند. استفاده از ورقهای زیر ۰.۵ میلیمتر (معروف به سازههای غیراستاندارد یا متفرقه) میتواند منجر به افت شدید مقاومت دیوار، خم شدن زیر بار و لقی پیچها شود.
چرا اجرای تخصصی سازه رانر و کناف اهمیت دارد؟
حتی اگر بهترین و باکیفیتترین سازه رانر و صفحات گچی را خریداری کنید، اجرای غیراصولی و عدم رعایت فواصل شاقولی و اتصال نامناسب به کف و سقف میتواند باعث موجدار شدن دیوار، ایجاد ترک در درزها و افت عملکرد صوتی دیوار شود.
نکات فنی که باید در زمان نصب رعایت شوند:
-
استفاده از نوار عایق صوتی (نوار فوم عایق) در پشت رانر قبل از اتصال به کف و سقف جهت جلوگیری از پل صوتی.
-
استفاده از انکر بولت یا میخ و چاشنی استاندارد با فواصل حداکثر ۶۰ سانتیمتری برای اتصال رانر به اسکلت.
-
تراز دقیق و شاقولی بودن کامل رانرهای بالا و پایین.
🛠️ نیاز به اجرای حرفهای و تضمینشده دارید؟ > مجموعه انبوه سازان شهرجردی با بهرهگیری از تیمهای اجرایی دورهدیده و با سابقه درخشان در استان تهران و سراسر کشور، آماده اجرای صفر تا صد دیوارهای خشک، پارتیشنبندی و سقفهای کاذب بر اساس آخرین استانداردهای بینالمللی است. برای مشاهده نمونهکارها و ثبت درخواست، به صفحه اجرا کناف مراجعه فرمایید.
سوالات متداول درباره سازه رانر کناف
۱. سازه رانر از چه جنسی ساخته میشود؟
سازه رانر از ورقهای فولادی گالوانیزه سبک به روش نورد سرد ساخته میشود تا علاوه بر وزن پایین، مقاومت فوقالعادهای در برابر زنگزدگی و پوسیدگی داشته باشد.
۲. آیا سازه رانر فقط در دیوارهای کناف کاربرد دارد؟
خیر. علاوه بر دیوارهای جداکننده و پوششی درایوول، از این سازه در پارتیشنبندیهای مدرن، پیشانی سقفهای کاذب و دورباکسهای دکوراتیو نیز استفاده میشود.
۳. تفاوت رانر استاندارد با پروفیلهای متفرقه چیست؟
رانرهای استاندارد دارای ضخامت ورق مشخص (معمولاً ۰.۶ میل)، پوشش روی استاندارد و ابعاد دقیق طبق DIN آلمان هستند، در حالی که پروفیلهای متفرقه ضخامت کمتری داشته و به مرور زمان دچار تابدیدگی و افت مقاومت میشوند.
۴. آیا استفاده از سازه رانر باعث کاهش هزینههای ساخت میشود؟
بله. اگرچه هزینه اولیه متریال گالوانیزه ممکن است متفاوت به نظر برسد، اما به دلیل سرعت نصب فوقالعاده، کاهش وزن سازه اصلی و حذف هزینههای ملاطریزی و گچکاری سنتی، هزینه نهایی پروژه را کاهش میدهد.
سخن پایانی و راهنمای سفارش از انبوه سازان شهرجردی
سازه رانر (پروفیل U) شریان اصلی و پایه نگهدارنده سیستمهای درایوول است. انتخاب صحیح سایز و ضخامت این سازه متناسب با ارتفاع و نوع دیوار، ایمنی و دوام دکوراسیون و دیوارهای شما را تضمین میکند.
مجموعه انبوه سازان شهرجردی به عنوان مرجع تخصصی تامین متریال اصلی کناف و مجری پروژههای عمرانی و ساختمانی، آماده ارائه مشاوره فنی رایگان، برآورد ریز متریال زیرسازی و اجرای پروژههای شما با بالاترین کیفیت است.
